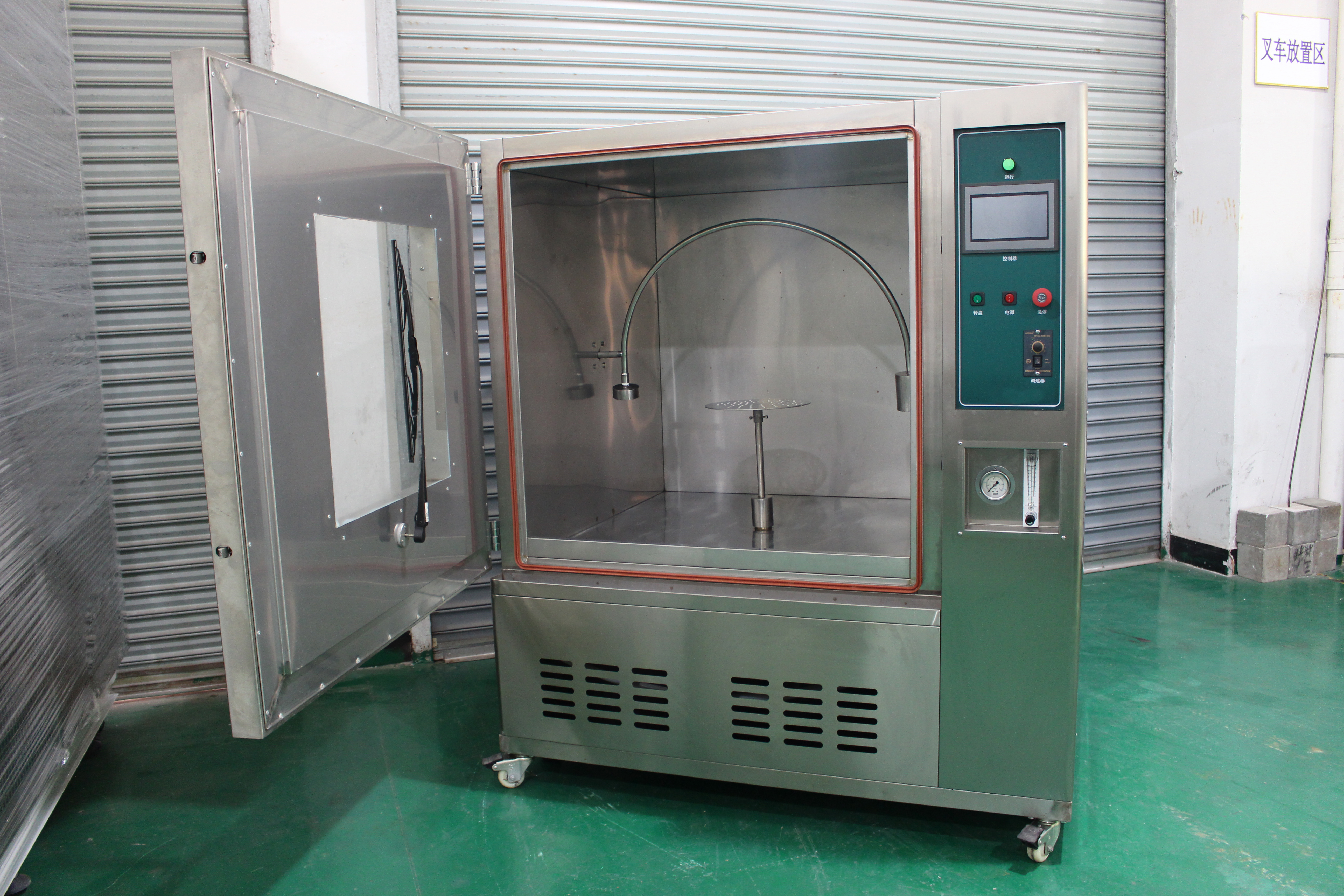

淋雨試驗裝置技術指標

試驗室分別由測試臺、儲水槽（客戶自備）、控制箱、轉盤、和噴淋系統組成。
一、主要技術參數：
        型號：GT-LY
試驗室總尺寸：深4×寬5×高4 M（客戶自備房間和蓄水池）
   噴淋系統：由水泵、水壓表、固定式噴管支架組成，
（1）IP4K淋雨裝置
1、擺管：半徑200MM,400MM，600MM、800MM、1000MM各一套
2、擺管內徑：¢16MM
3、噴頭內孔：0.8MM
4、噴水孔距離：50MM
5、擺管材料：304不銹鋼工業管
6、噴嘴夾角：IP4:180°
7、擺管角度：IP4:360°（近似）
8、噴水流量：0.6L/M
9、流量計算：噴頭孔數X0.6L/M=擺管出水流量，可設置噴水流量
10、安裝方式：一，可一端安裝在墻上，另一端固定在地上。二，兩段都固定在地上。
11、機架材料：鍍膜鋁合金型材，40X80MM候2MM


























2）蓄水箱
     1、內箱直徑：800Mm，高度1500Mm
     2、箱體材料：304不銹鋼，厚度2Mm
     3、水位：透明軟管，陪不銹鋼尺觀察水位，標尺1.5M
     4、水箱水位控制：不銹鋼浮球，溢水孔配合
3）通用轉盤系統
    1、轉盤直徑：500Mm,
    2、轉盤轉速：1-3轉/分鐘，可調。
    3、轉盤角度：水平
    4、轉盤材料：304不銹鋼，激光切割而成，配綁帶固定樣品。
    5、轉盤高度：雙層可調節高度，調節機構為螺桿原理。
    6、轉盤移動性：四個萬向腳輪任意移動，帶剎車。
    7、轉盤材料：304不銹鋼
    8、轉盤動力系統：東元電機+減速系統+變頻器
    9、轉盤承重；50Kg
4）控制系統
   1、采用觸屏和PLC控制系統
   2、水泵流量控制：采用變頻器調速
   3、噴水流量：通過流量計閉環反饋系統，可觸摸屏直接設定
   4、觸摸屏：Teelong  7寸 真彩
   5、PLC：昆侖通泰

1、保護裝置：漏洞保護、缺水保護、過載保護、安全距離保護。

二、結構材質和配件系統：
1、噴水軟管：10米
2、水箱：304不銹鋼5張
3、不銹鋼方通20條
4、電氣控制配件選用正泰、歐姆龍、臺灣士研、富士等國際知名品牌
1、水泵：3個 3KW 臺灣品牌
6、觸摸屏、PLC、傳感器
